Consulting, Evaluation, Analysis, Development, EngineeredOur Service
あらゆるイメージングの
根本の技術を支えるために
スケールは、カメラやCMOSイメージセンサの評価、解析、テストからコンサルティングまで、
ワンストップでクライアントをサポートします。
CMOSイメージセンサコンサルタントConsulting
Summary概要
お客様よりご提供いただいた設計資料等の情報から、評価項目をご提案致します。
- 既存製品の商品価値を上げる施策の提案
- 評価/測定容易化機能の提案
- 評価に必要な装置、ソフトウェアについての提案
- イメージセンサの画質を左右する駆動用基板の回路図・パタン図について評価・アドバイス
Example内容例
- 既存製品の商品価値向上
-
- フレームレートを上げたいニーズに対し、実現方法・懸念点と評価方法の提案
- 消費電流を削減したいニーズに対し、実現方法・懸念点と評価方法を提案
- 画質評価を行い、問題点の指摘、改善案の提案
- 評価/分析方法の提案
-
- 暗電流起因の欠陥点をe-/secと発生頻度(ppm)で纏める
- AF画素のみ抜き出してシェーディング解析を行う
- 評価/測定容易化機能の提案
-
- Logic部と画素部が積層構造になっているデバイスに対し、列信号線に任意の電圧を印可する（テスト回路を提案）
- 特定の被写体で発生する回路ノイズを再現させるテスト回路を提案
- 回路やパターンの提案
-
- 電源部やコンデンサの部品や定数、配置についての提案
CMOSイメージセンサ評価Evaluation
Summary概要
- CMOSイメージセンサのデバイス性能の評価を行います
- SMIAやEMV1288に準拠した規格評価からデバイス設計や画素設計の目線に立ったカスタム評価も提案・実施
- CMOSイメージセンサの回路駆動をチューニングし、画質最適化を行う
Example内容例
- スマートフォン状態でのSMIA・EMVA1288の評価を実施
- 画素欠陥の発生頻度を欠陥形状別に分類・分析を行う
- 新規PLL回路のF-V特性を評価
- 新規電源回路のLoad regulationを評価
- 画素駆動パルス幅の最適化評価
- PDAF製品の評価手法、画像処理アルゴリズムの提案、ソフト開発
CMOSイメージセンサ解析Analysis
Summary概要
- 設計・製造・信頼性試験不具合品の原因解析、対策検討
- 量産選別試験の歩留まり解析、アルゴリズム・プログラムのデバッグ
Example内容例
新規設計製品の画像異常を解析、原因を究明し、対策案をご提案。
- 開発事例
-
- 異常発生した画像欠陥の発生原因を解析
- ローリングシャッター機能の異常について解析
- 内蔵ゲインエラーについて解析
- 信頼性試験で発生した消費電流変動の原因を解析、対策を検討
量産選別試験の歩留まり解析、アルゴリズム・プログラムのデバッグ。
- 開発事例
-
- Full Well Capacity測定異常についてアルゴリズムを見直し、新規アルゴリズムをご提案
- 欠陥検出試験の異常歩留まり低下を確認し、デバッグを行い修正
- Gr/Gbの異常な感度差を発見し、デバッグを行い修正
評価ツール開発・提案Development
Summary概要
- 画像解析用ソフトの仕様提案、プログラム開発担当
- 評価で必要な各種治具を設計、開発
Example内容例
画像解析用ソフト
- 開発事例
-
- 分光測定を自動で行う為の専用ソフトウェアを開発
- EMVA1288やSMIA等の規格に準拠した自動測定用ソフトウェアを開発
- 画像解析用のソフトウェアを開発

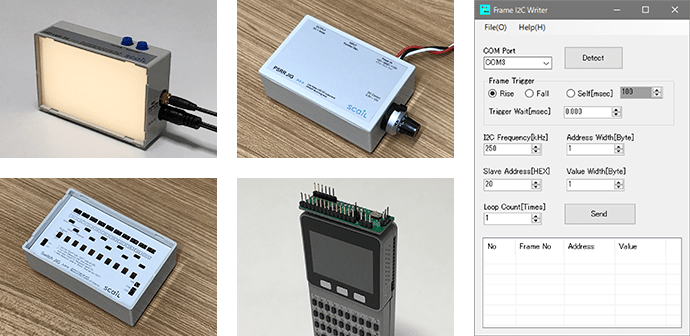

評価で必要な各種治具の設計・開発。
- 開発事例
-
- PSRR(Power Supply Rejection Ratio)評価用の治具を開発
- 残像評価用のフラッシュ光源治具を開発
- I2C通信反映タイミング評価用の治具を開発
基板開発・設計Engineered
Summary概要
イメージセンサーを搭載した基板などの回路図設計、パタン設計。
Example内容例
カメラ評価基板の設計。
- 開発事例
-
- キャプチャーボードFPGA用カメラ基板
- イメージセンサ性能改善基板
- カメラモジュール接続基板
- 通信切替基板
